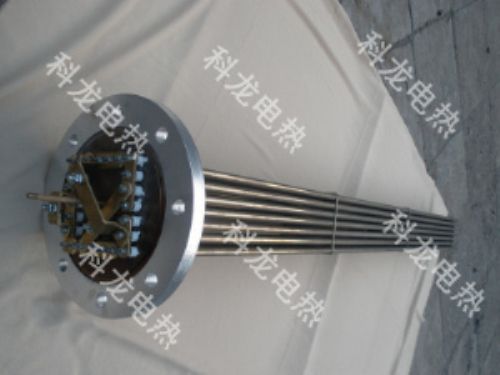

【LGRQ型联苯锅炉电加热器】
◇用途◇
LGRQ型联苯锅炉电加热器是用于化纤纺丝机械上的电加热设备,主要和联苯锅炉或联苯箱配套使用,能够在允许的工作压力下使联苯加热到300℃,达到气化。为化纤纺丝提供热源而进行工作,该产品还可以用于其他介质中加热使用。
◇主要技术参数◇
额定电压:380V、220V。
额定功率系列:9、10、12、25、30、50、81、150、(KW)。
最高使用温度:290~350℃。
最高使用压力:见表1
安装尺寸:9KW、10KW、12KW均为方形法兰和主机对接,对尺寸见图1,长度尺寸见表2,25KW、30KW、
50KW、81KW、150KW均为圆形法兰和主机对接。对接尺寸见图2和表2。
表1
规格 | 9 | 10 | 12 | 25 | 30 | 50 | 81 | 150 |
最高使用 | 0.15 | 0.15 | 0.15 | 0.25 | 0.10 | 0.14 | 0.25 | 1.0 |
表2
规格/尺寸 | N(个) | φd | D1 | D2 | D3 | D4 | L |
25KW | 16 | φ27 | φ346 | φ380 | φ430 | φ485 | 1550 |
30KW | 12 | φ27 | φ295 | φ325 | φ380 | φ430 | 850 |
50KW | 16 | φ27 | φ340 | φ375 | φ430 | φ480 | 1330 |
81KW | 16 | φ36 | φ447 | φ473 | φ550 | φ620 | 1550 |
150KW | 16 | φ33 | φ440 | φ475 | φ540 | φ605 | 1800 |
9KW | 4 | φ18 | 710 | ||||
10KW | 4 | φ18 | 710 | ||||
12KW | 4 | φ18 | 720 |
